華龍網11月8日16時訊（首席記者 趙鐵琥 見習記者 胡騰）當建筑工地裝上“超級大腦”，智慧建設便成了主旋律。

11月8日，由重慶市渝北區建委主辦，渝北區質監站、重慶仙桃數據谷投資管理有限公司、中國五冶集團承辦的“2018年渝北區建設工程質量標準化暨智慧工地示范項目現場觀摩會”在重慶仙桃數據谷五冶在渝項目工地舉行。700多家行業單位、建設企業代表共同走進這處高科技“智慧工地”，望聞問切、一探究竟。新華網、中新社、重慶日?qǐng)?bào)、重慶電視臺、華龍網等媒體記者也參會隨行，實地感受“智慧之都”地標建設與“超級大腦”技術應用后劃時代的工程變革。

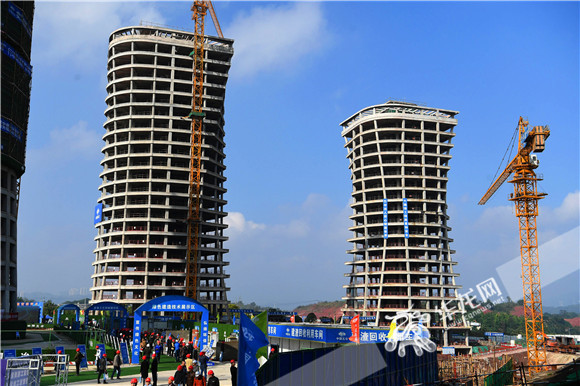

中國五冶集團承建的“重慶小蠻腰”。記者 李成 攝

智慧工地“安全門”帶帽識別方可進

“我們的第一道關卡就是門禁系統，在這里，不管你是作業人員，還是施工管理人員，要進入工地就必須佩戴嵌有特定電子芯片的安全帽方能通過門禁?！毕萝?chē)伊始，一道看似普通的門禁系統就讓記者們初識“攔路虎”。進個門還有這么嚴密的安保，莫非我們要來的工地是好萊塢大片中需要人臉、虹膜識別才可通行的機密區域？門未進，好奇感已生。

五冶現場解說員看到記者們疑惑，習以為常的解釋說；“之所以門禁系統嚴格，除了安全著裝考慮外，更多的，還是場區智能化管控應用的需要?！痹瓉?lái)，所有的安全帽內都鑲嵌了一個很小的智能芯片。通過這個芯片，既可確保工人進場著裝符合安裝操作規范，還可實時核驗場內作業工人數量、進出場記錄，以及工人作業詳細位置等。

2018年渝北區建設工程質量標準化暨智慧工地示范項目現場觀摩會現場。記者 李成 攝

“這其實就已經涵蓋了安全預防、場內管控、救援管理等工程建設的多個環節。大家別小看這一頂安全帽，在我們的工地上，這頂帽子就是一把智能保障鑰匙，‘帶帽開鎖’，這道門就成了工友們的安全門?！敝v解員說完，記者一行也都自覺按照工地安全生產標準，帶上了這種安全帽，而后才被放行進入。

“超腦”檢測全天候控噪降塵全自動

進入工地，首先映入眼簾的，便是一排非常醒目的安全警示體驗長廊。鋼絲繩使用、應急救援、滅火器演示、洞口墜落等諸多體驗場景，基本覆蓋整個建設過程需要注意的各方面安全事項。而在體驗長廊右側，一塊顯示著當日工地上PM2.5、PM10、揚塵、噪音、風速等實時數據的LED屏顯得非常打眼。

“整個工地，我們一共設置了8個環境監測儀，實時監測現場空氣質量，并與通道、圍擋、樓層、塔吊等位置安裝的噴淋設施進行聯動。并事先在‘超腦’內部設置了相關揚塵控制參數，一旦揚塵超標，工地上安裝的自動噴淋裝置就會噴灑水霧進行降塵?！蔽逡奔瘓F(tuán)相關負責人介紹說。

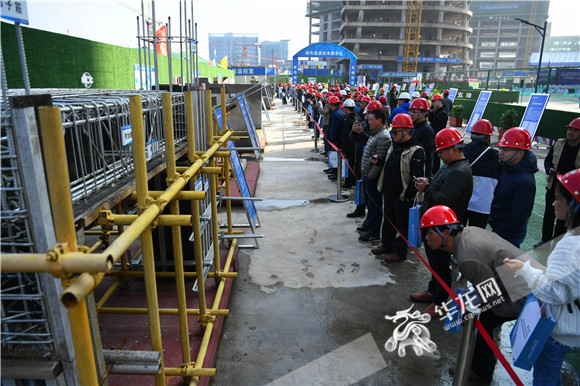

參會嘉賓觀摩五冶項目墻體結構。記者 李成 攝

值得一提的是，在揚塵控制中使用的水，均來自工地的雨水回收系統。綠色施工、智能環保。而“無塵施工”所帶來的好處，顯然不是一星半點。在讓整個工地日常環境保持優良，有效降低粉塵吸入對工人身體的傷害之外，“超腦”又在噪音控制上顯露了身手。

“我們?cè)谠胍裘舾袇^(qū)域和邊界設置了33個噪音監測點，也是與‘超腦’相連，定期動態監測，噪音超標也會發出警示。而在工地外側，集團還針對大型設備和加工坊設置隔音降噪屏，達到隔音降噪的效果。”聽到工作人員介紹，記者現場也進行了檢測。按照綠色施工標準，施工現場噪音控制需不高于（含）60分貝。而經現場實測，該區域施工噪音，全面低于50分貝。

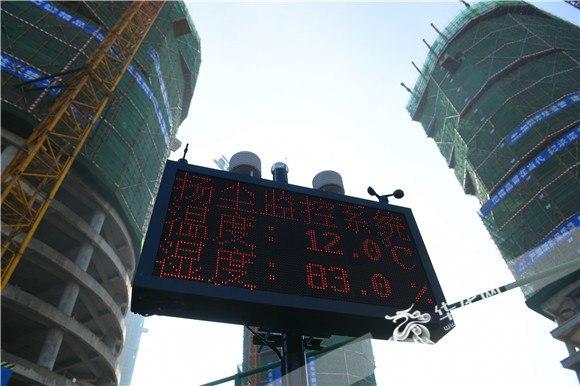

重慶仙桃數據谷五冶在渝項目工地隨處可見揚塵監控系統。記者 李成 攝

施工無粉塵、噪聲不擾民，“超腦時代智慧工地”所顯露出的施工變化，極大地緩解了傳統工地中施工揚塵與噪聲所引起的有關矛盾，也直觀的更改了建筑工地“臟亂差”的弊端，堪稱“顛覆傳統”的“工地革命”。

特種設備動態監控溫馨提醒保障安全

隨著高層建筑的日益普遍，很多外行人看一個工地?zé)狒[不熱鬧，塔吊、電梯的多寡和使用頻率高低似乎就成了一個參考值。這雖然是個玩笑話，但也正說明了塔吊在現代化工地中的重要性。在五冶施工現場，塔吊的使用頗為頻繁，幾乎工作期間每時每刻都有多臺塔吊同時運行。

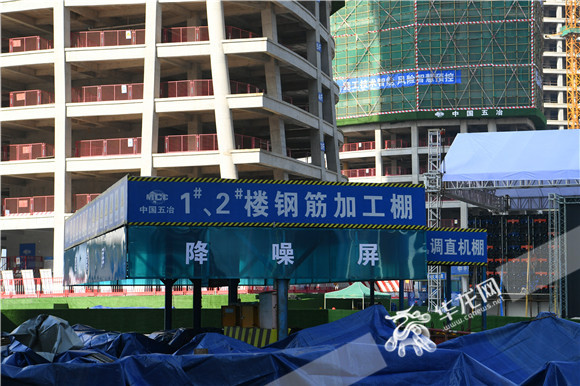

裝有降噪屏的鋼筋加工區。記者 李成 攝

“安全預防始終是五冶施工的頭號嚴律。尤其是涉及生命安全的特種設備，更是我們安全防范的重中之重。像塔吊和電梯這些核心設備，我們都是實時監控預警的。”據五冶相關負責人介紹，該工地塔吊和卸料平臺均安裝了與“超腦”相連的智能監測系統，塔吊通過運行監控系統、吊鉤視頻系統和駕駛室監控系統，可對工作人員工作狀態、司機的操作行為進行監控和預警。卸料平臺也通過載重監測和超重自動聲光報警，杜絕了卸料平臺超重堆碼材料的違章行為。

對塔吊安全重大危險源進行實時監控，可以說有效減少了塔吊安全生產事故的發生。而針對建筑井道的安全提醒，則是記者們實地感受中的另一亮點。當記者跟隨現場解說員走進一棟在建大樓內，整潔的樓內環境，似乎讓大家放松了心情?！罢?qǐng)勿靠近！”一句女聲的提示音突然響起，讓現場記者嚇了一跳。大家趕緊站定，才發現是靠近了該樓層的一口電梯井，然后此時大家距離電梯井還有相當大一段距離。

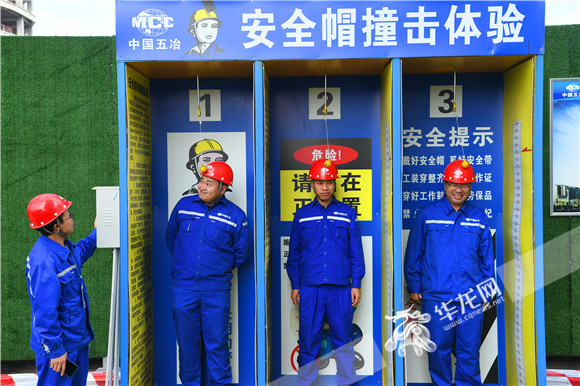

工作人員演示安全帽撞擊體驗。記者 李成 攝

“在電梯井處，我們安裝了微波感應裝置，一旦有人靠近電梯井12米以內，即可被微波探測儀掃描到，隨即反饋給‘超腦’，現場就會發出‘請勿靠近!’的提示音，從而進一步確保施工人員的人身安全。”五冶集團重慶仙桃數據谷項目安全部何暢向記者道出了其中原由。

應用BIM可視化模擬建設省時省力不出錯

31歲的錢文龍，是中國五冶集團重慶仙桃數據谷項目的一名鋼構施工員，有著7年鋼構施工經驗的他，在聊到“重慶小蠻腰”以及“工地超腦”時，技術出身的他滔滔不絕。錢文龍告訴記者，對于鋼構施工來講，“超腦”應用后最開心的事，就是省時，不出錯。

原來，“超腦”是五冶人對“建設工地BIM+互聯網化技術全面應用化”的親切稱呼。在沒有BIM模型技術前，錢文龍的工作就是每天按照CAD平面圖紙，了解建筑結構構造、建筑整體形式以及每個零件的連接方式，然后按圖施工?？墒峭ǔＣ總€(gè)項目構件都比較多，構件安裝時的朝向問題就一直是影響他們施工時效不穩定的“攔路虎”之一。

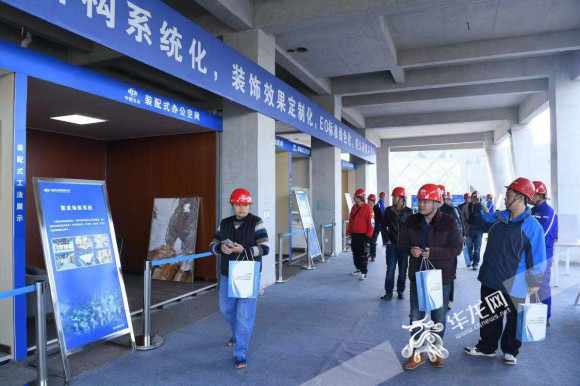

參會嘉賓觀摩集成地面系統。記者 李成 攝

“以前，安裝圖紙都是平面的，但從平面圖紙上，是很難看出構件安裝朝向的，這就容易導致返工，為我們?cè)黾庸ぷ髁俊，F(xiàn)在通過BIM技術，我們實現了三維立體可視化，所見即所得，這可是質的飛躍?！?/p>

據錢文龍介紹，如今，五冶的項目施工通過BIM模型管理，可以直觀的了解到每個構件的安裝形式，從而一步安裝到位?！叭绻f(shuō)，以前做相同的工作，沒采取BIM模型前，需要2天且經過多次糾正才能將構件安裝到位，那么現在僅需1天就能輕松搞定?！卞X(qián)文龍感慨道。

無獨有偶，負責“小蠻腰”幕墻安裝的唐榮華，對于BIM在幕墻前期設計施工中的指導作用也是深有體會。唐榮華告訴記者：“像‘小蠻腰’這種建筑，她每一塊幕墻玻璃都不一樣，如果按照以前的模式，每一塊都要我們摸索嘗試，極為耗費工時，出錯率還很高?，F(xiàn)在，工廠按照我們BIM模型導出來的幕墻設計圖直接在工廠就把玻璃與框架組裝完成。運到現場后，我們就像搭積木拼圖一樣，直接按圖拼裝就行。極大地提高了工作效率和縮減了人工成本?！?/p>

百米幕墻安裝誤差不超3毫米“小蠻腰”建設催生國家級工法

隨著大家在工地的體驗深入，此次觀摩交流的主角——6位“重慶小蠻腰”終于閃亮登場。之所以稱之為“重慶小蠻腰”，是因?yàn)檫@6棟地標建筑的外形頂?shù)讓挘虚g細，層層扭轉，酷似風靡全國的傳統小吃麻花。但又與麻花對稱統一的樣子不同，這6棟大樓，每一層都在“扭”，每一層“扭”的還都不一樣，恰似“妙齡少女扭動著腰肢”。如此獨特的地標造型，頓時勾起了現場不少攝影記者的興趣，紛紛按動快門撲捉“小蠻腰”的倩影。

“這6座‘小蠻腰’建筑，是設計師先出外形圖紙，在外形不能改變的前提下，再來設計出主體結構輪廓?！敝袊?guó)五冶集團重慶仙桃數據谷BIM項目技術主管葉盛智告訴在場記者，因“小蠻腰”的外幕墻全由不規則雙面扭曲旋轉玻璃幕墻組成，幕墻的每個單元板塊大小、每塊玻璃尺寸、每根型材長度角度均不一致，因此，“小蠻腰”玻璃幕墻的安裝，堪稱國內建筑工藝的頂級難題。

“特殊的外觀造型要求極高的裝配工藝，為了保障幕墻建設精度，我們采用了工業級參數化BIM模型，并且與數控技術相結合，使整個幕墻的制作、安裝精度更加精細，整個95.4米高的幕墻，安裝精度誤差不超過3毫米?！比~盛智說：“同時，采用放線機器人測量放線，也極大的提高了施工效率和精度。如果采取常規的人工測量放線，我們通常需要2人耗時1天，而采用放線機器人后，我們相同的工作量現在只需1人，2小時內即可完工?！?/p>

在“重慶小蠻腰”項目中，五冶還利用BIM可視化模擬，對外腳手架架設的立桿、橫桿的定位根據建筑扭轉的角度進行了精細排布，并導出精確定位圖，幫助指導現場工人搭設施工。

“重慶小蠻腰”地標建設的難題，激發出了五冶推陳出新的潛力。從BIM可視化模擬、放線機器人等高科技手段的介入，到二次深化設計、十二項專業策劃、五項專項策劃，“重慶小蠻腰”的建設傾注了五冶人太多心血，一系列高精尖的施工技術也由此而生。目前，由五冶研究的“重慶小蠻腰”幕墻施工工法正在申報國家級工法及相關發明專利，而“小蠻腰”建筑群作為重慶市地標性建筑之一，也正在爭創國家優質工程獎和“建筑界奧斯卡大獎”——魯班獎。
